Actividad 4
Sumarización automática
Dispositivo
|
Interfaz
|
Dirección IP
|
Máscara de subred
|
Gateway predeterminado
|
R1
|
Fa0/0
|
172.30.1.1
|
255.255.255.0
|
N/C
|
S0/0/0
|
172.30.2.1
|
255.255.255.0
|
N/C
|
|
R2
|
Fa0/0
|
172.30.3.1
|
255.255.255.0
|
N/C
|
S0/0/0
|
172.30.2.2
|
255.255.255.0
|
N/C
|
|
S0/0/1
|
192.168.4.9
|
255.255.255.252
|
N/C
|
|
R3
|
Fa0/0
|
192.168.5.1
|
255.255.255.0
|
N/C
|
S0/0/1
|
192.168.4.10
|
255.255.255.252
|
N/C
|
|
PC1
|
NIC
|
172.30.1.10
|
255.255.255.0
|
172.30.1.1
|
PC2
|
NIC
|
172.30.3.10
|
255.255.255.0
|
172.30.3.1
|
PC3
|
NIC
|
192.168.5.10
|
255.255.255.0
|
192.168.5.1
|
Introducción:
RIP
resume automáticamente redes a través de bordes con clase, ya que se trata de
un protocolo de enrutamiento con clase. Esta actividad examina la sumarización
automática.
Objetivos de aprendizaje:

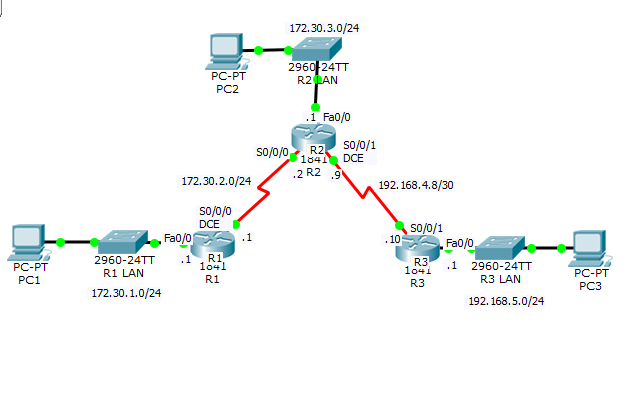

- Examinar una topología con subredes de dos redes
principales.
- Examinar el funcionamiento de RIP.
- Examinar actualizaciones RIP.
- Examinar la tabla de enrutamiento IP.
- Verificar la conectividad.
Tarea 1: Examinar una topología con subredes de
dos redes principales
Paso 1: Acceda
al router R1 e ingrese al modo EXEC privilegiado.
Desde
la ficha CLI, ingrese al modo
EXEC privilegiado al ejecutar el comando enable.
Paso 2: Examine
la configuración activa en el Router R1.
Ejecute
el comando show running-config para ver cómo está configurado
el router.
Paso 3: Examine
la configuración activa en los Router R2 y R3.
Repita
los pasos 1 a 3 para los otros dos routers.
Tarea 2: Examinar el funcionamiento del RIP
Paso 1: Examine
las actualizaciones RIP.
En el
Router R2, examine las actualizaciones RIP al ejecutar el comando debug ip rip. Ejecute el comando durante varios minutos y observe las
actualizaciones enviadas y recibidas. Ejecute el comando undebug all.
Paso 2: Examine
la tabla de enrutamiento IP.
En
cada uno de los tres routers, examine la tabla de enrutamiento IP al ejecutar
el comando show ip route. En el Router R3 existe sólo una ruta para alcanzar todas
las subredes en 172.30.0.0/16.
Concluccion
El objetivo de esta practica es que examinemos la topología con subredes de dos redes principales.En esta practica examinamos las actualizaciones RIP al ejecutar el comando debug ip rip. lo tamos durante varios minutos y observe las actualizaciones enviadas y recibidas. una vez terminado ejecutamos el comando undebug all.
